10G網口的防護方案|檳城電子

        網口,即我們平時所見的RJ45水晶頭接口。常見的,根據網速分類,有百兆千兆、2.5G、5G、萬兆(10G)等網速類別。


     【10G網口的電性參數】

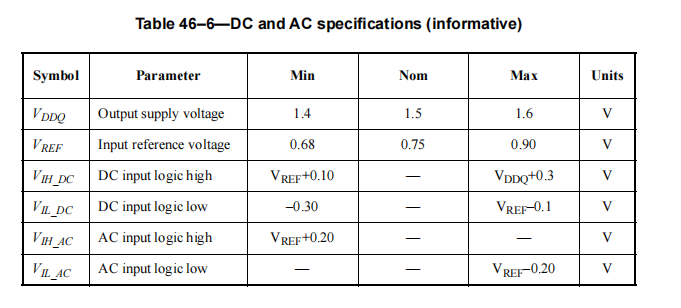

       10G網口通常采用的XGMII信號,根據IEEE802.3的相關標準,10G網口的電性參數如下:

       從上表得知,10G網口的工作電平高值為1.6V,所以在防護時,推薦選擇3.3V的TVS防護器件

     【10G網口的防護要求

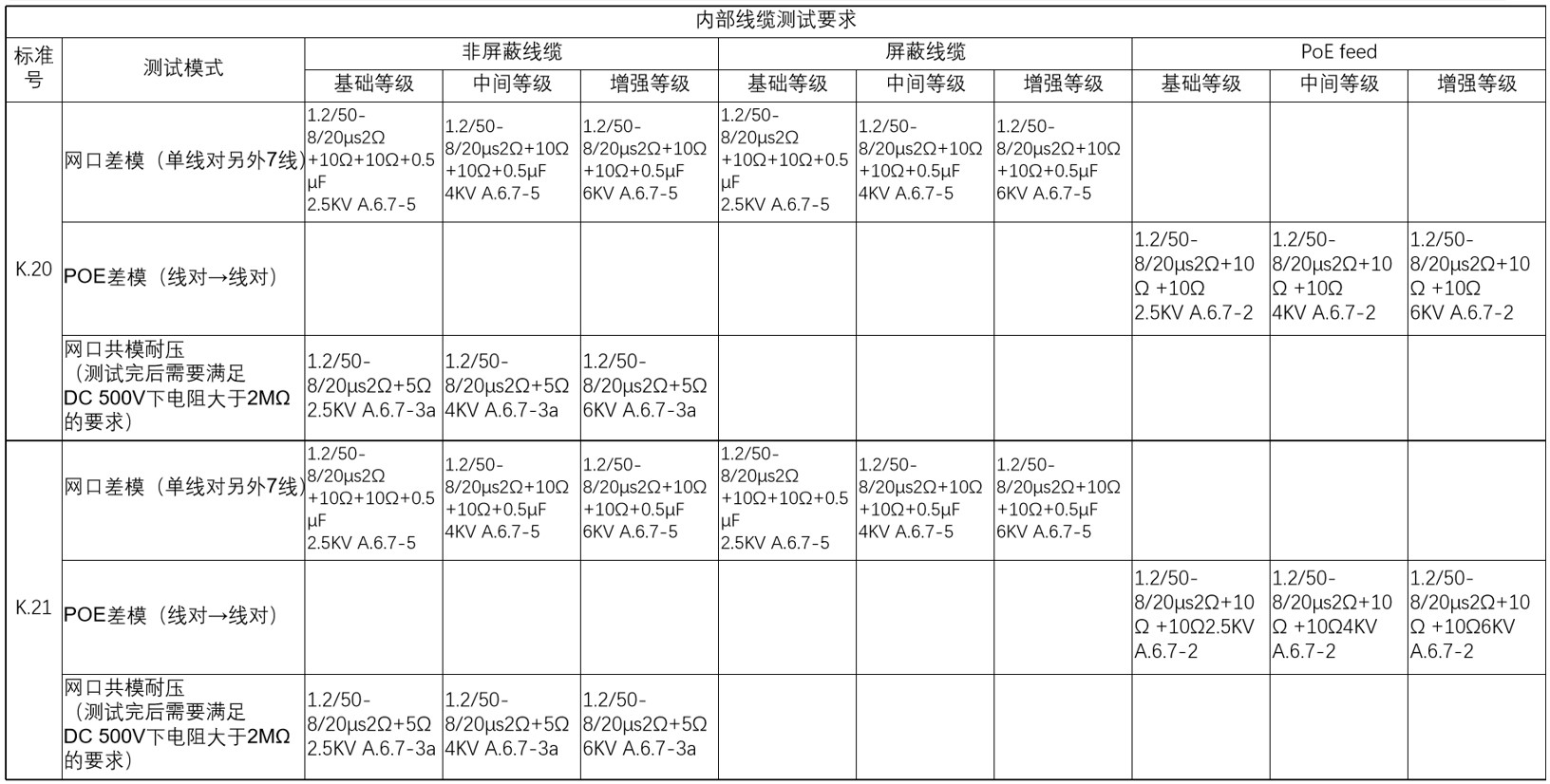

       根據ITU-T K.20/K.21的測試要求,網口常見的測試等級如下:



     從上表得知,室內10G網口的防護,最高等級為差共模6KV,測試的接線圖分別如下:

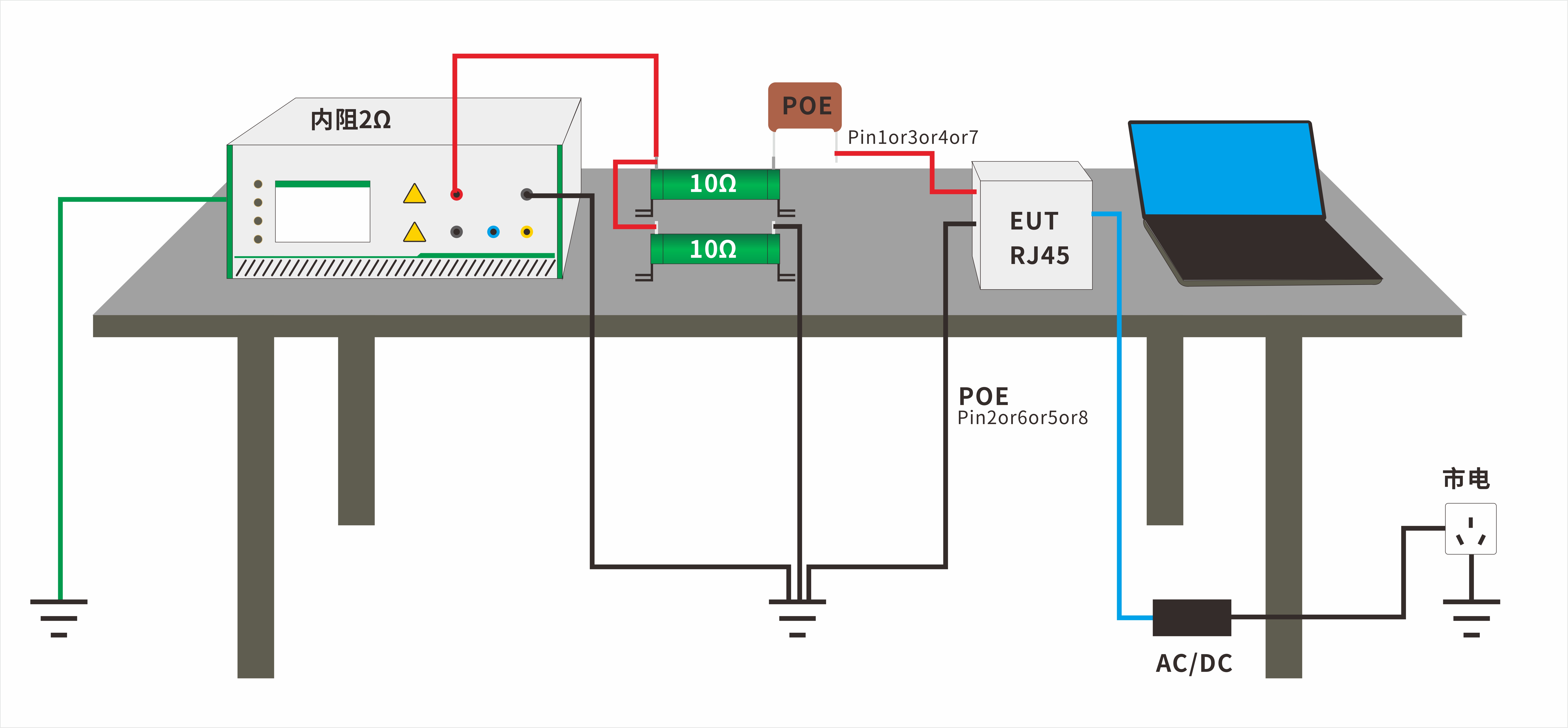

     ▼網口差模測試方法

      ITU-T K.XX(20/21/44)網口測試接線圖(K.44 A 6.7-5網口差模測試其中一條線時另外7線接地)

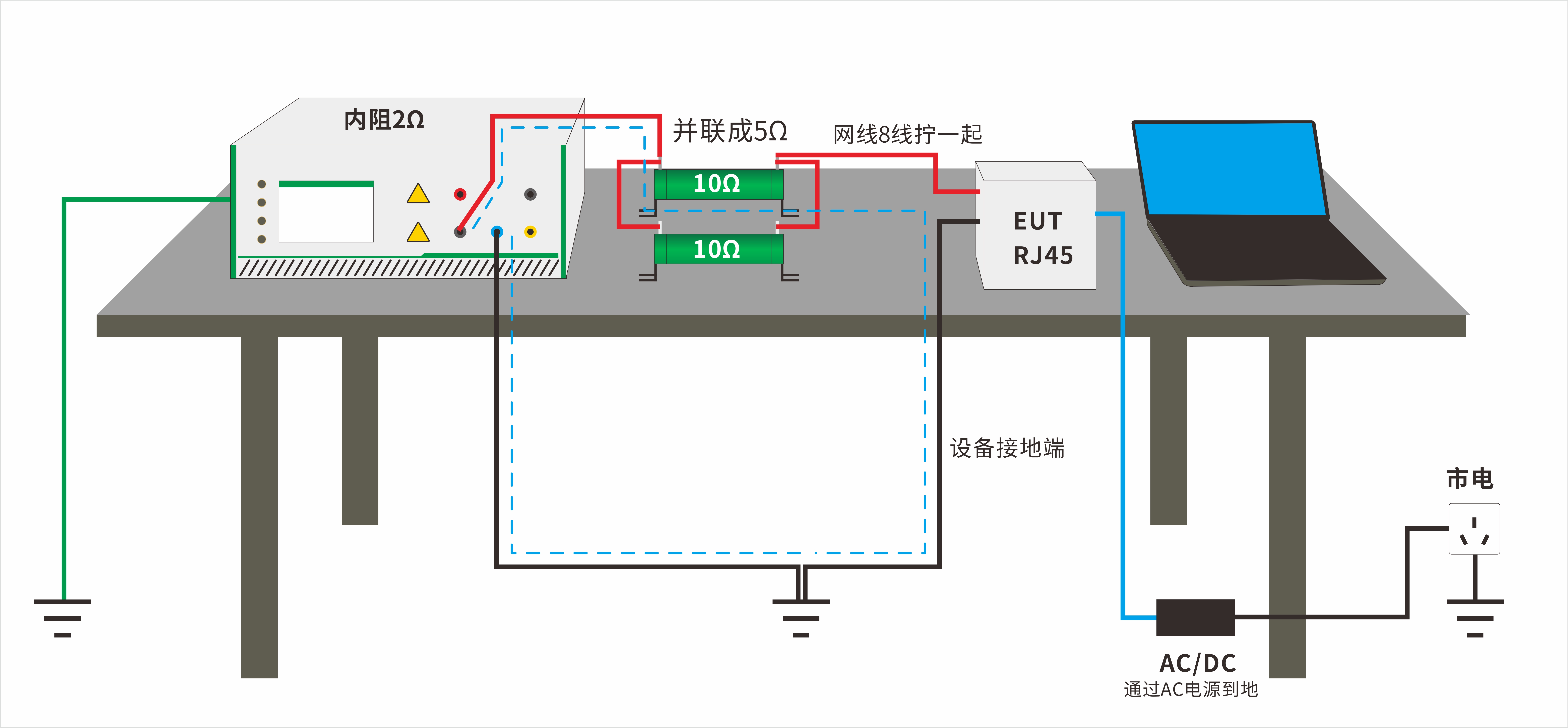

     ▼網口共模測試方法

      ITU-T K.XX(20/21/44)網口測試接線圖(K.44 A 6.7-3a網口共模接地  8線對地)

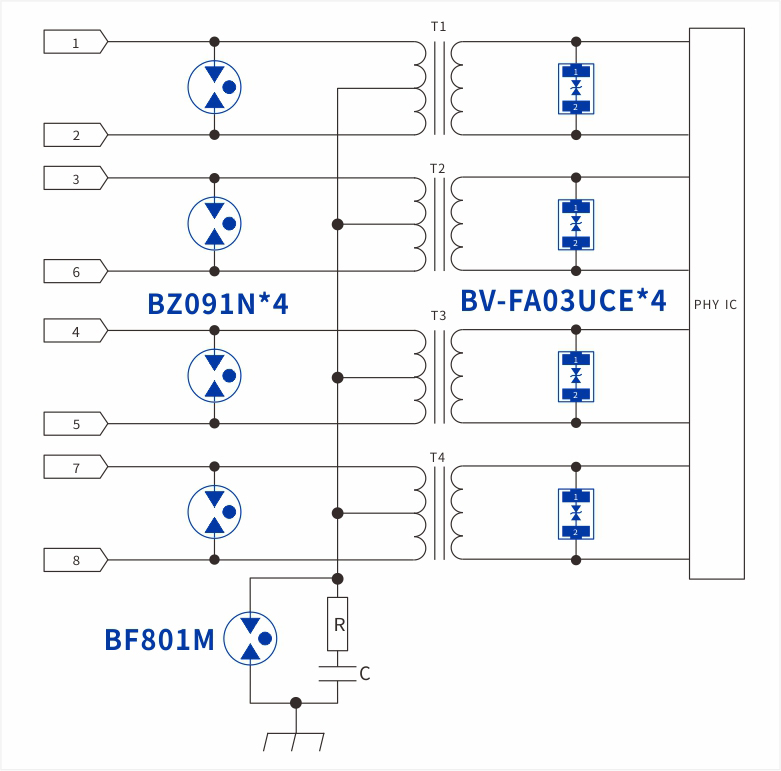

     ▼防護方案

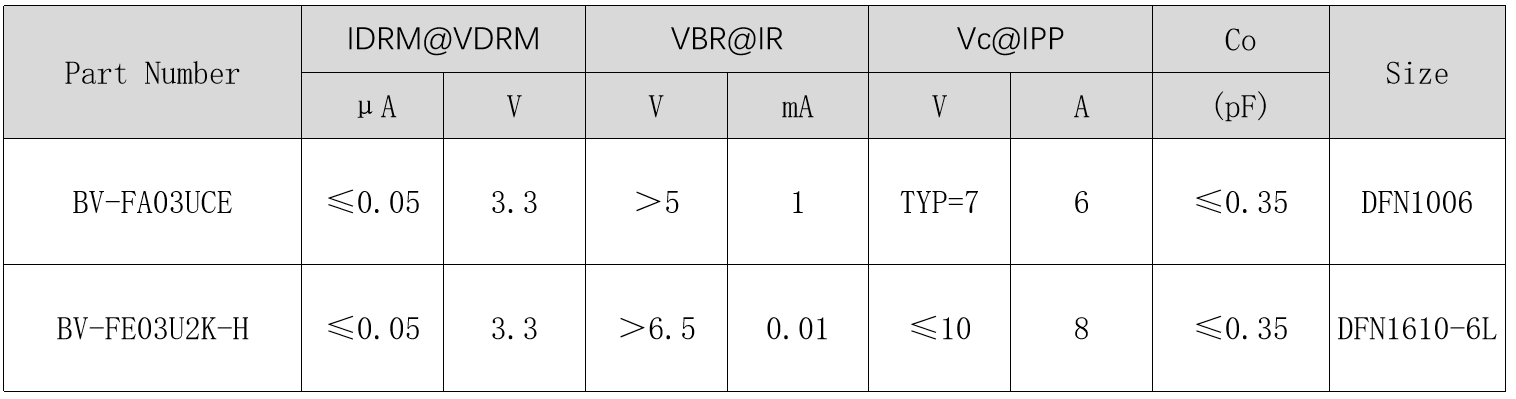

      變壓器前級采用BZ091N用于解決初級6KV的大電流和高電壓,共模對地選用BF801M解決測試完后對地DC500V的絕緣耐用要求;變壓器次級采用BV-FA03UCE,低結電容,8A@8/20μs的IPP,適合用于5G 、10G的高速信號的EOS防護。器件的參數如下:

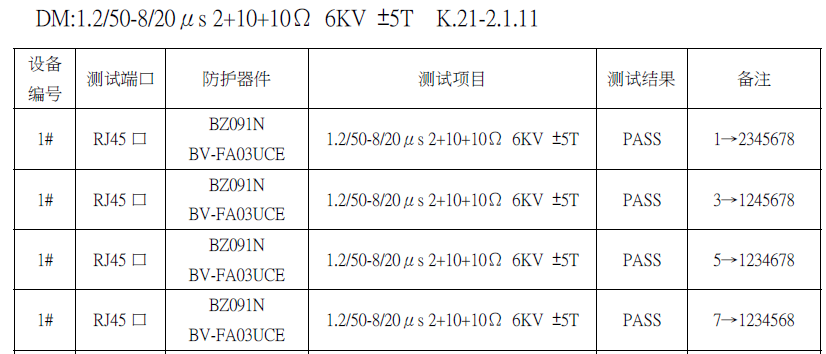

     【測試數據



    【小結

      10G網口傳輸速率高,對次級的防護器件的次級殘壓、結電容,漏電流等細節(jié)參數都有要求,開發(fā)這個器件過程中,我們十分注重高溫傳輸問題,對高溫85℃下的傳輸下,實現0丟包。

      檳城電子致力于過電壓防護二十余年,對各類電子產品具有較多的防護經驗,關注檳城電子公眾號,更多技術分享持續(xù)更新。
